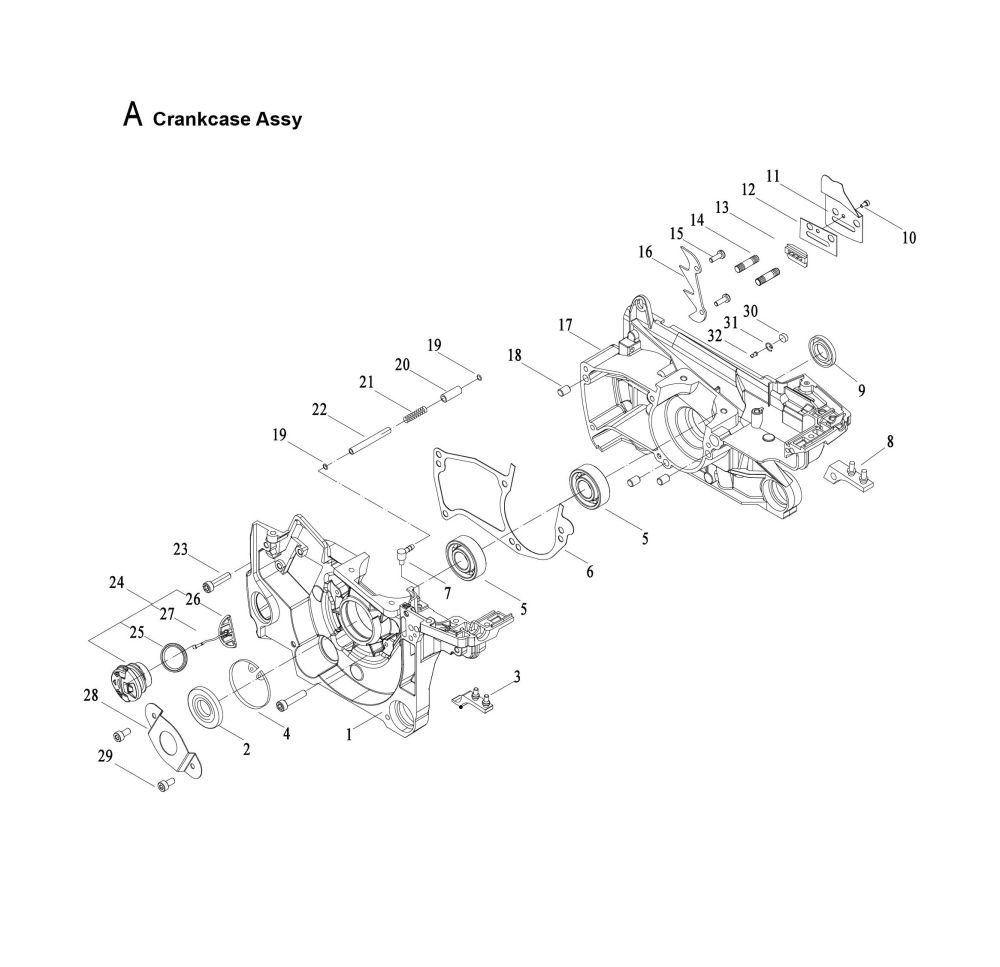

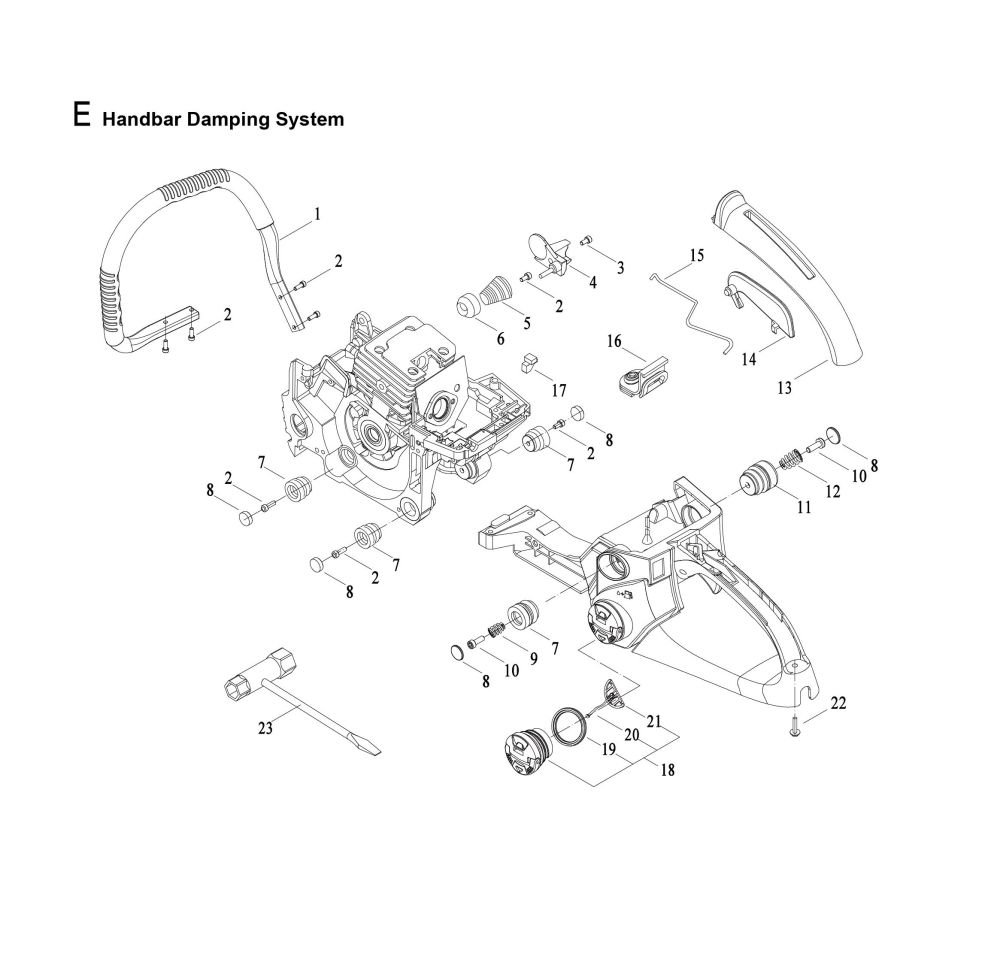

| A. Ensamblaje de Caja | E. Sistema de Manillar y Amortiguación | ||
| CÓDIGO | Nombre de la Pieza | CÓDIGO | Nombre de la Pieza |

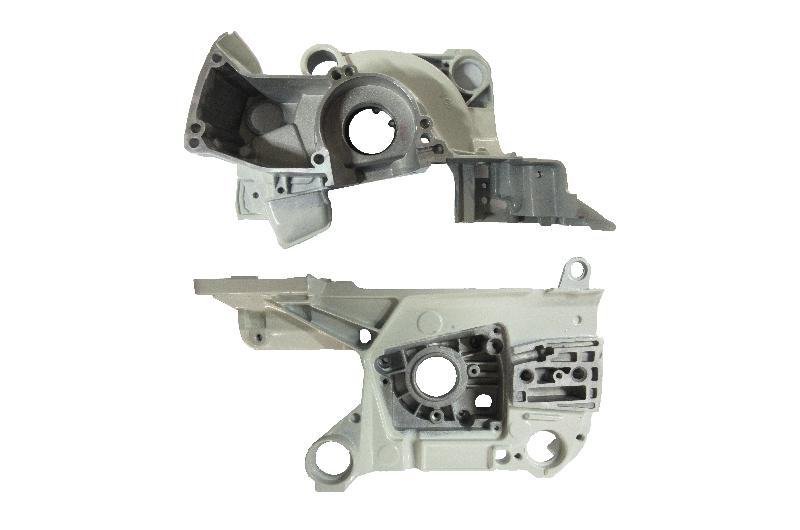

| A-1 | Caja Izquierda | E-1 | Manillar |
| A-2 | Sello de Aceite Izquierdo | E-2 | Tornillo |
| A-3 | Amortiguador de Caja Izquierda | E-3 | Tornillo |
| A-4 | Anillo de Retención de Agujeros | E-4 | Glándula del Resorte de Torre |
| A-5 | Rodamiento | E-5 | Resorte Cónico de Torre |
| A-6 | Almohadilla de Papel de Empaque | E-6 | Asiento del Resorte de Torre |
| A-7 | Unión de Tubo | E-7 | Asiento del Amortiguador (Corto) |
| A-8 | Amortiguador de Doble Aguja | E-8 | Cubierta contra Polvo |
| A-9 | Sello de Aceite Derecho | E-9 | Resorte del Amortiguador (Corto) |
| A-10 | Tornillo | E-10 | Tornillo |
| A-11 | Cubierta de Salida de Aceite | E-11 | Asiento Absorbente (Largo) |
| A-12 | Junta de Cubierta de Salida de Aceite | E-12 | Resorte del Amortiguador (Largo) |
| A-13 | Ajustador de Cadena | E-13 | Cubierta del Manillar Trasero |
| A-14 | Estudio A | E-14 | Brazo de Control del Gatillo |
| A-15 | Tornillo | E-15 | Empuje del Acelerador |
| A-16 | Púas de Parachoques de Sierra | E-16 | Bloqueo de Caucho a Prueba de Polvo |
| A-17 | Caja Derecha | E-17 | Amortiguador de Barra de Resistencia al Viento |
| A-18 | Pin Cilíndrico | E-18 | Conjunto de Tapa del Tanque de Combustible |
| A-19 | Anillo de Circlip del Tubo de Aceite | E-19 | Junta de Tapa del Tanque de Combustible |
| A-20 | Manguito de Aislante | E-20 | Lanyard de Tapa de Botella de Aceite |
| A-21 | Manguito de Resorte | E-21 | Gancho |
| A-22 | Tubo de Aceite de Presión Negativa | E-22 | Tornillo |
| A-23 | Tornillo | E-23 | Llave de Enchufe |

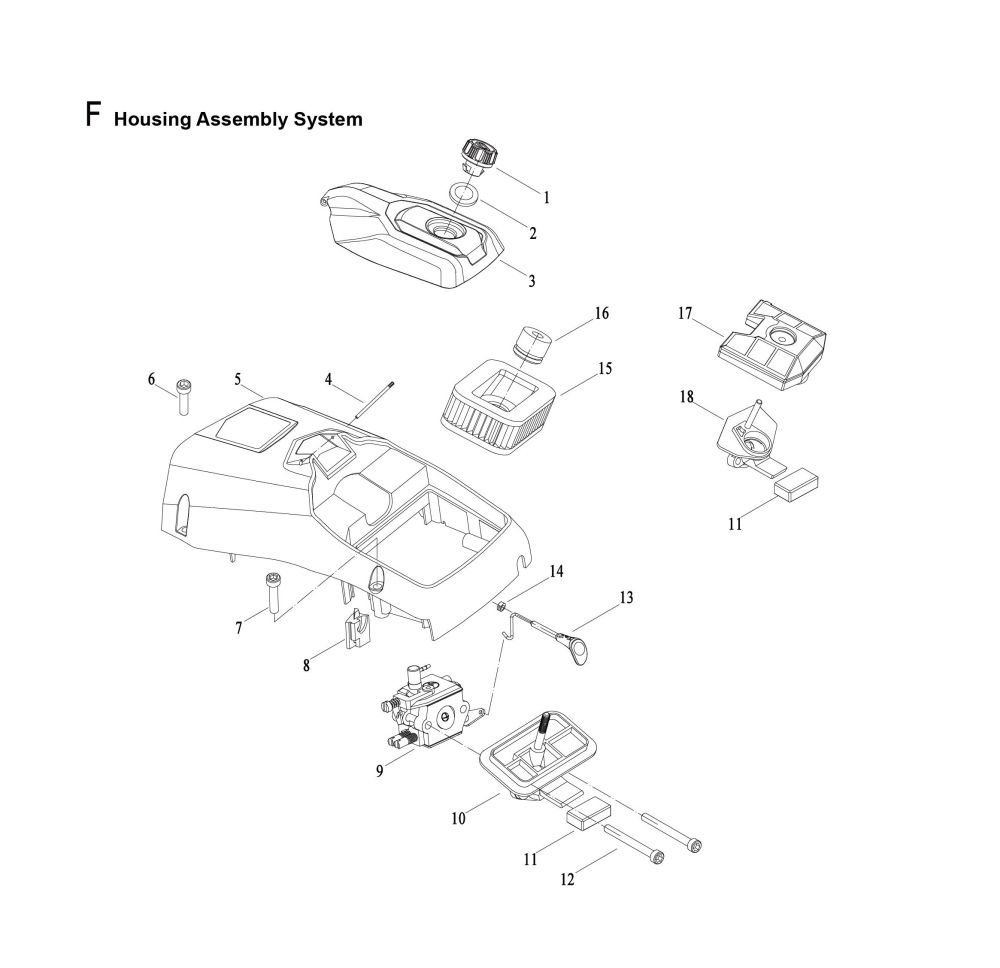

| A-24 | Conjunto de Tapa del Tanque de Aceite | F. Filtro de aire y cubierta exterior | |
| A-25 | Junta de la Tapa del Tanque de Aceite | CÓDIGO | Nombre de la Pieza |
| A-26 | Gancho de Conexión | F-1 | Perilla de la Cubierta Superior |
| A-27 | Tapa de la Botella de Aceite, Lanyard | F-2 | Junta de la Tuerca de Seguridad |

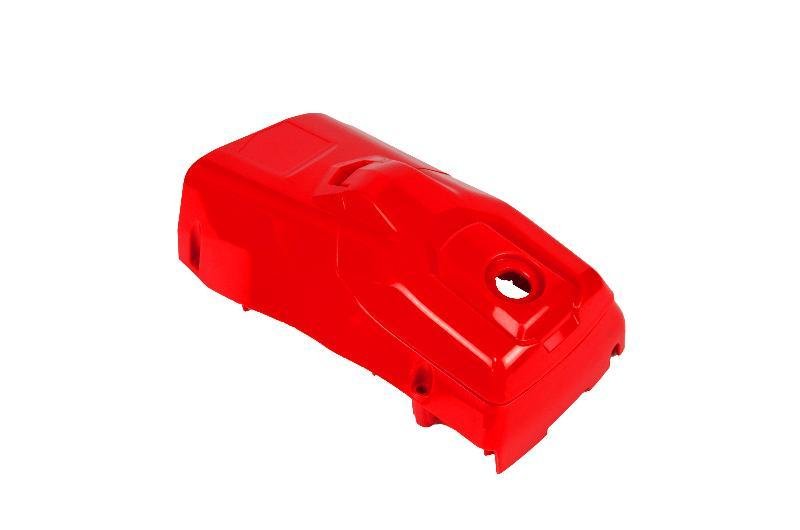

| A-28 | Sello de Aceite de la Placa de Presión | F-3 | Cubierta Superior |
| A-29 | Tornillo | F-4 | Pin de la Tapa del Tanque de Combustible |
| A-30 | Esponja | F-5 | Cubierta del Cilindro |
| A-31 | Circlip de la Válvula de Admisión | F-6 | Tornillo |
| A-32 | Válvula de Respiración | F-7 | Tornillo |

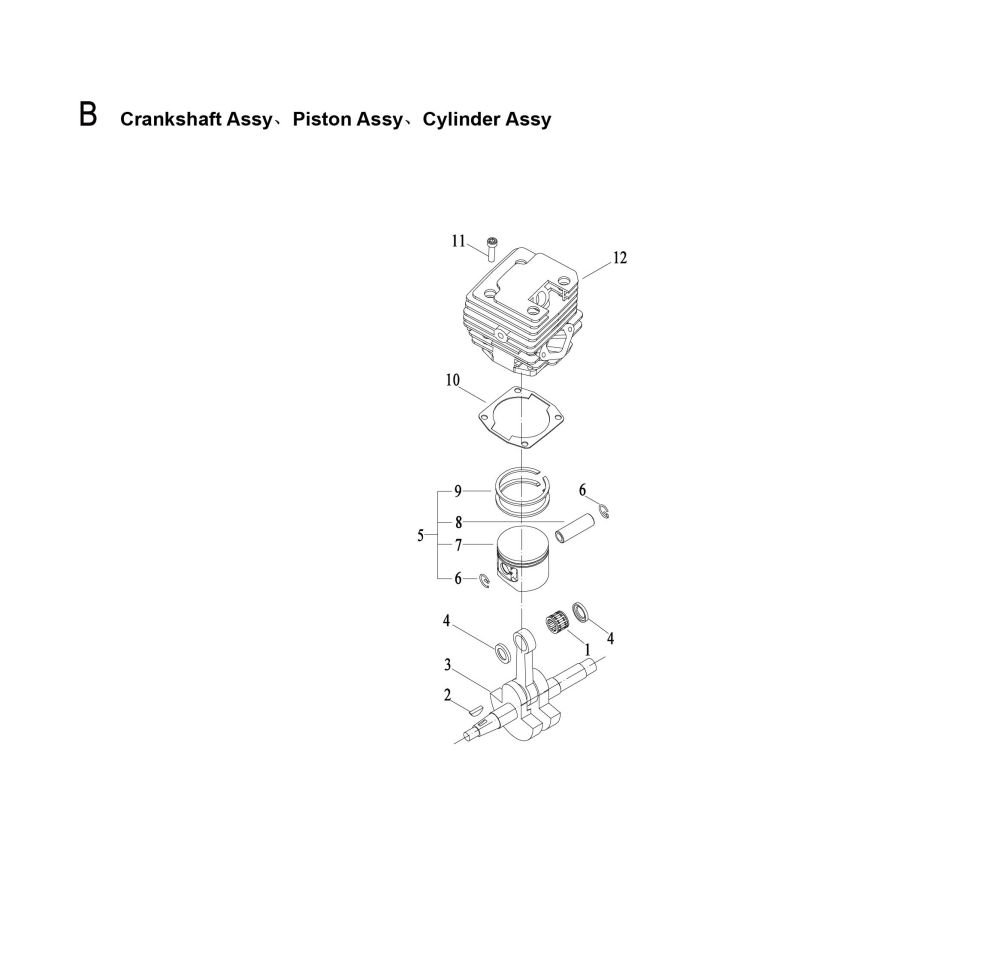

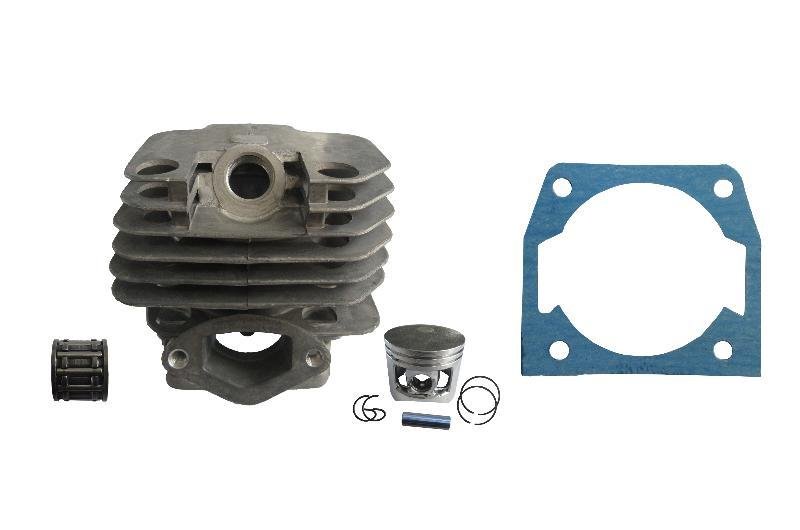

| B. Conjunto de Cigüeñal, Pistón y Cilindro | F-8 | Hoja de Sellado de Alta Tensión | |

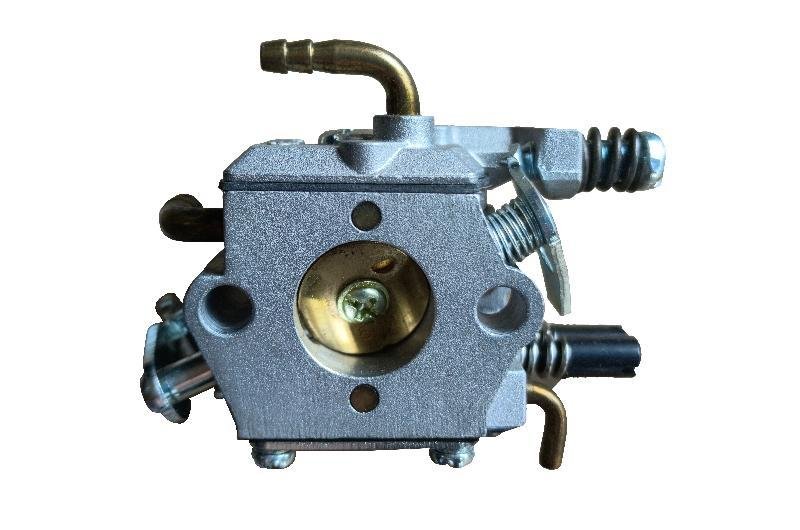

| CÓDIGO | Nombre de la Pieza | F-9 | Carburador (Vinculado, con Burbuja de Aceite) |
| B-1 | Rodamiento de Rodillos a Bolas de Cabeza Pequeña | F-10 | Asiento del Filtro de Aire |
| B-2 | Llave de Cabeza Redonda | F-11 | Bloque Amortiguador |

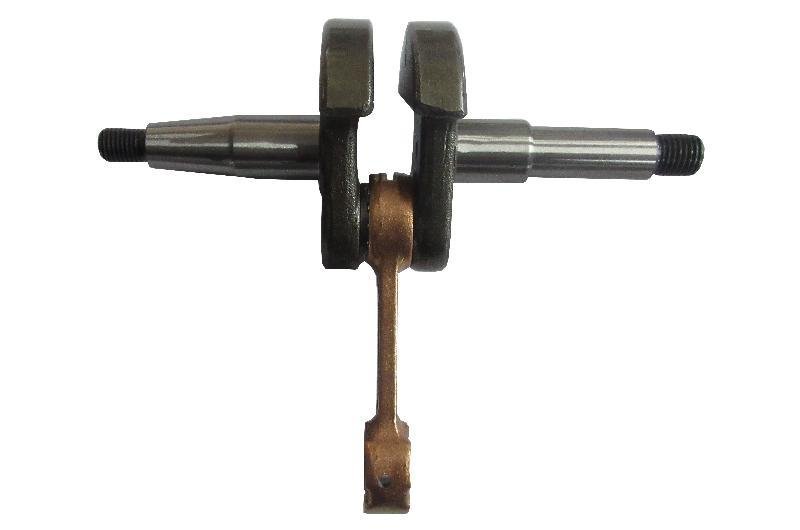

| B-3 | Cigüeñal | F-12 | Tornillo |
| B-4 | Almohadilla Anti fricción de Cabeza Pequeña | F-13 | Palanca de Amortiguador |
| B-5 | Grupo de Pistón | F-14 | Junta de Goma Abierta |

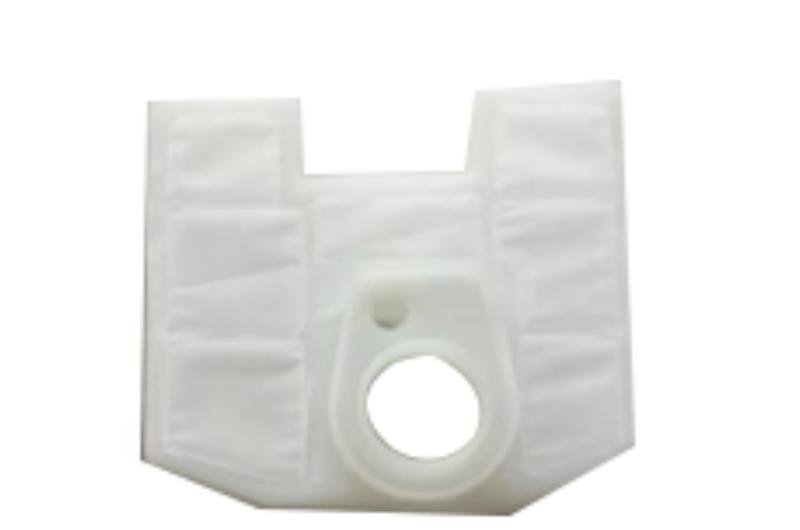

| B-6 | Circlip del Pistón | F-15 | Filtro de Aire de Papel |
| B-7 | Pistón | F-16 | Anillo de Compresión del Filtro de Aire |
| B-8 | Pistón | F-17 | Malla de Alambre del Filtro de Aire |
| B-9 | Anillos de Pistón | F-18 | Asiento del Filtro de Aire |

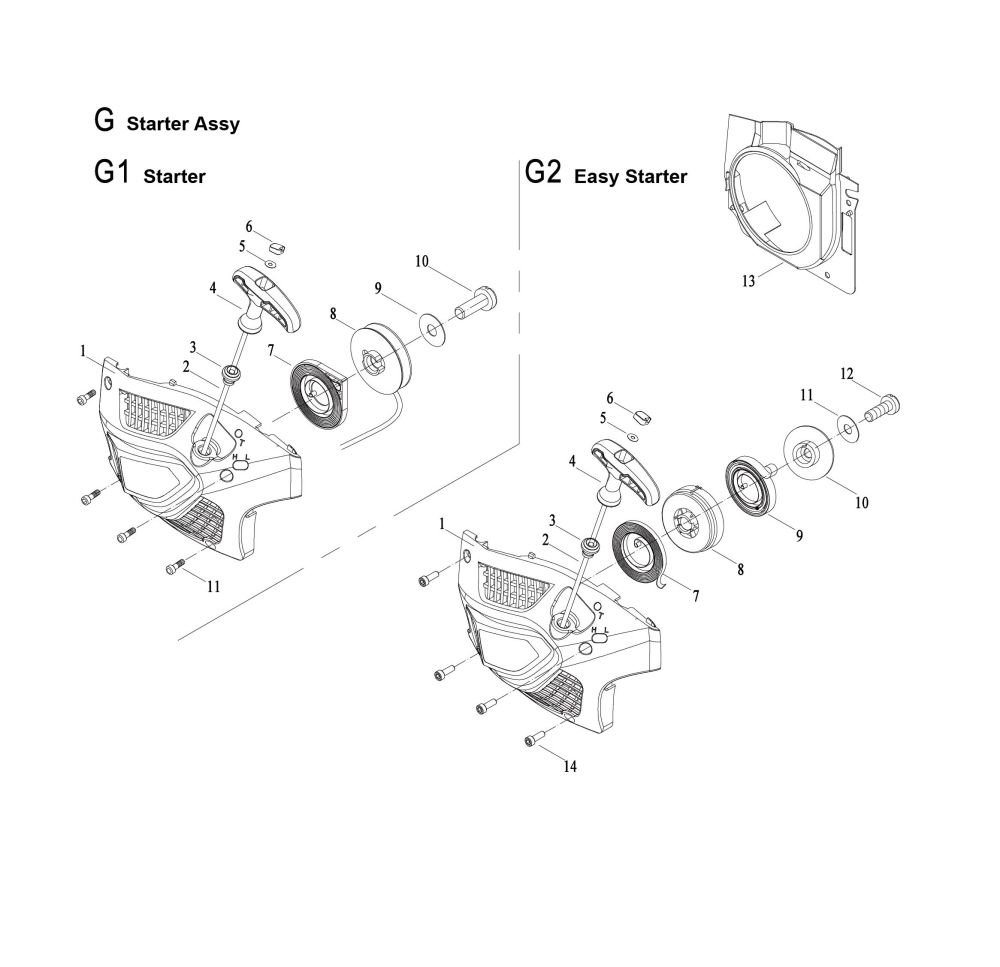

| B-10 | Junta del Cilindro | G1. Conjunto de Arranque | |
| B-11 | Cilindro | CÓDIGO | Nombre de la Pieza |
| B-12 | Tornillo | G1 | Conjunto de Arranque |

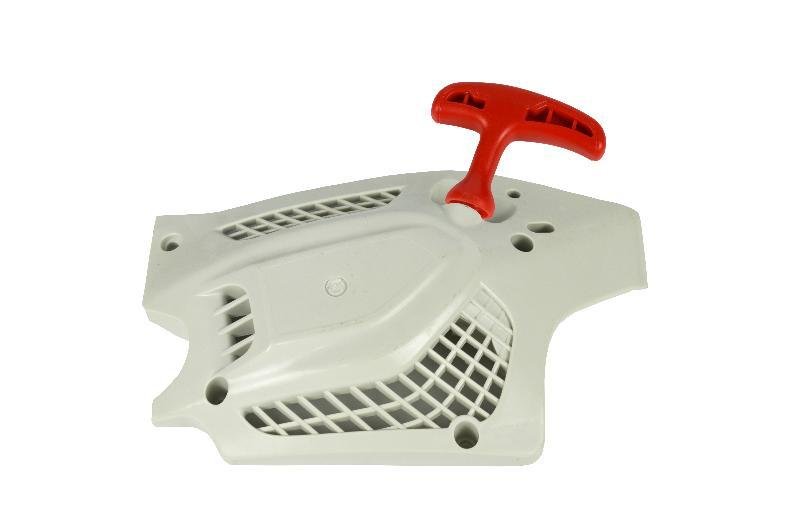

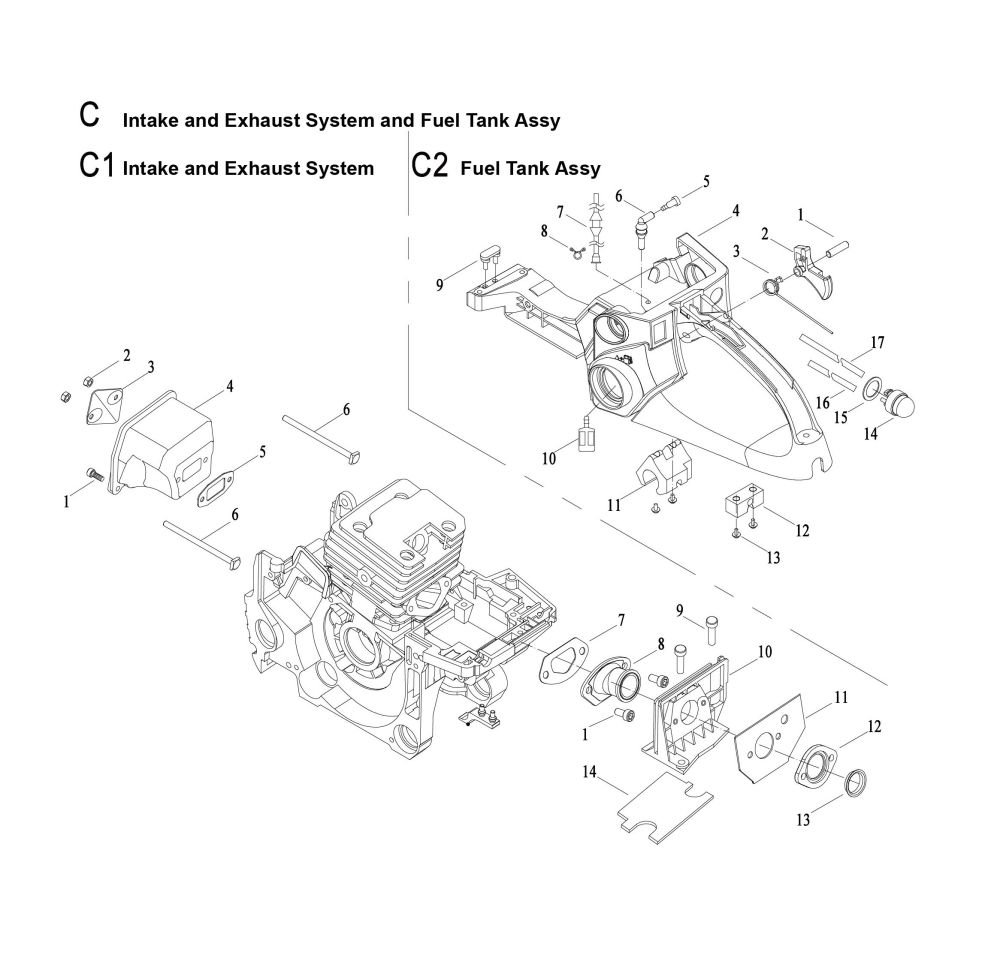

| C1. Sistema de Admisión y Escape | G1-1 | Cubierta del Arranque | |
| CÓDIGO | Nombre de la Pieza | G1-2 | Cordón |
| C1-1 | Tornillo | G1-3 | Lazo |
| C1-2 | Tuerca | G1-4 | Mango de Arranque |

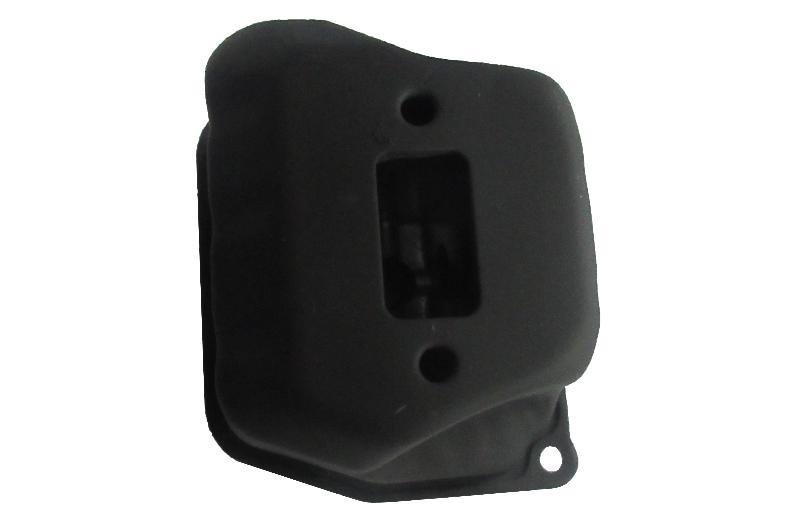

| C1-3 | Placa de Presión del Silenciador de Doble Agujero | G1-5 | Almohadilla Plana |

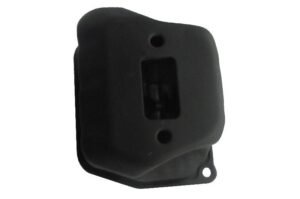

| C1-4 | Silenciador (Doble Agujero) | G1-6 | Tapón del Mango |
| C1-5 | Junta del Silenciador | G1-7 | Resorte de Retorno del Carrete (con Caja) |
| C1-6 | Tornillo | G1-8 | Polea de Cuerda |
| C1-7 | Junta de Papel de la Tubería de Admisión | G1-9 | Almohadilla Plana |
| C1-8 | Tubería de Admisión | G1-10 | Tornillo |
| C1-9 | Tornillo | G1-11 | Tornillo |
| C1-10 | Soporte de la Tubería de Admisión | G2. Fácil montaje de arranque | |
| C1-11 | Almohadilla de Papel Térmico | CÓDIGO | Nombre de la Pieza |
| C1-12 | Brida | G2 | Fácil montaje de arranque |
| C1-13 | Forro de la Tubería de Admisión | G2-1 | Cubierta del Arranque (Easy Start) |
| C1-14 | Soporte Inferior | G2-2 | Cordón |
| C1-15 | G2-3 | Nudo corredizo | |

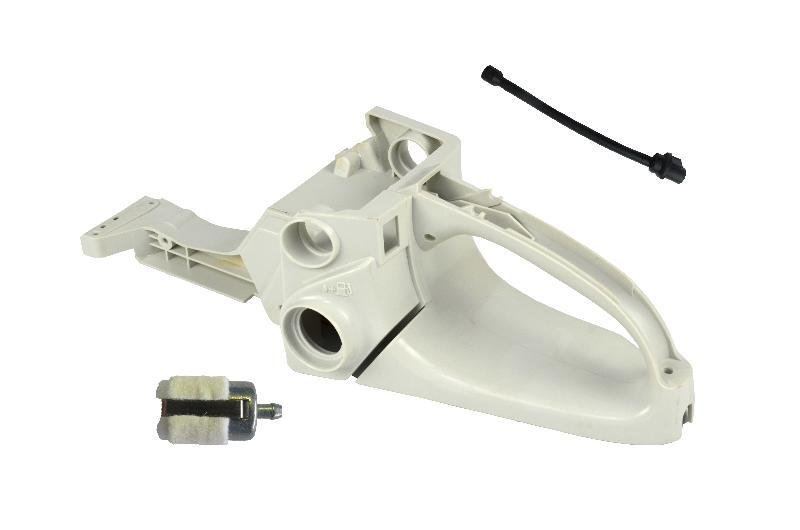

| C2. Componentes del Tanque de Combustible | G2-4 | Mango de Arranque | |
| Código de Pieza | Nombre de la Pieza | G2-5 | Almohadilla Plana |
| C2-1 | Pin Cilíndrico | G2-6 | Tapón del Mango |
| C2-2 | Gatillo del Acelerador | G2-7 | Resorte de Retorno del Carrete |
| C2-3 | Resorte de Torsión del Gatillo | G2-8 | Polea de Cuerda |
| C2-4 | Tanque de Combustible de la Motosierra | G2-9 | Resorte Amortiguador |
| C2-5 | Balanceador | G2-10 | Cubierta de Arranque |
| C2-6 | Tubo del Balanceador | G2-11 | Almohadilla Plana |
| C2-7 | Tubería de Combustible | G2-12 | Tornillo |
| C2-8 | Circlip de la Tubería de Combustible | G2-13 | Deflector de Aire |
| C2-9 | Pin de Doble Cabeza | G2-14 | Tornillo |

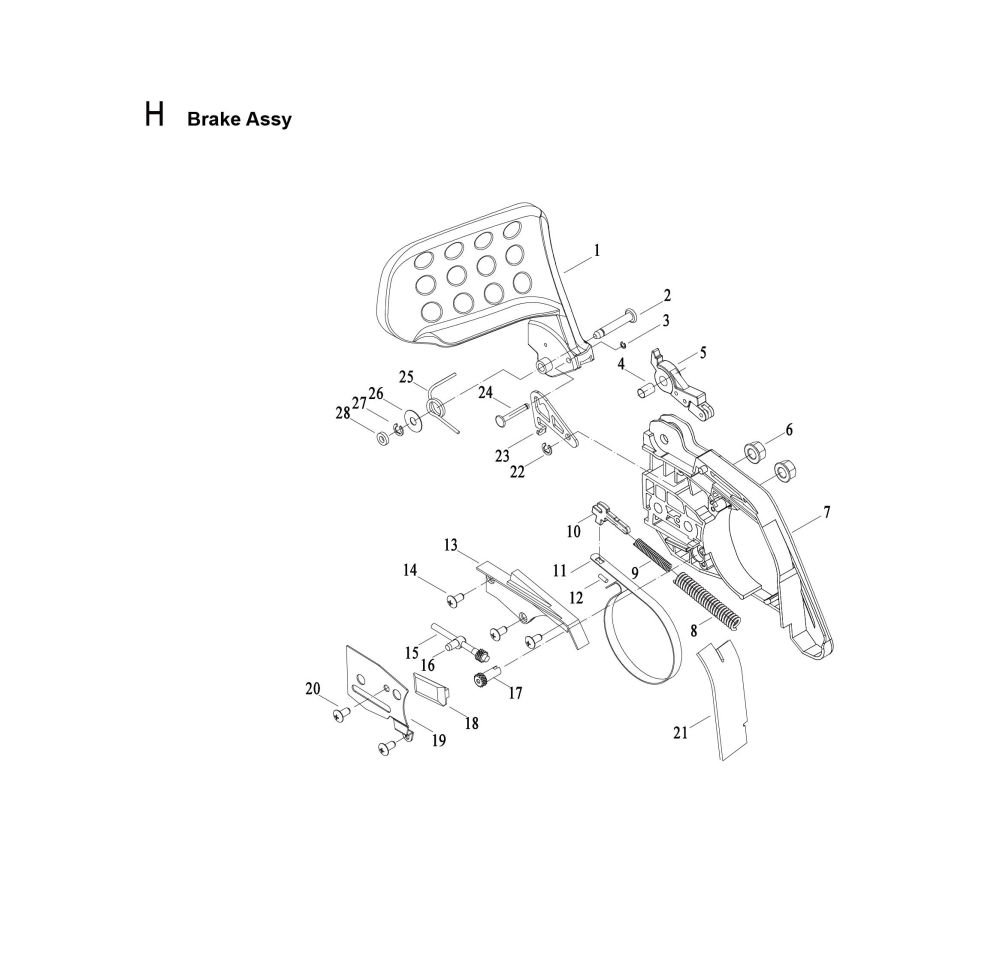

| C2-10 | Filtro de Combustible | H. Conjunto de freno | |
| C2-11 | Bloque de Goma de Fijación de la Llave (Delantero) | CÓDIGO | Nombre de la Pieza |
| C2-12 | Bloque de Goma (Trasero) | H | Conjunto de freno |
| C2-13 | Tornillo | H-1 | Guardabarros Delantero |
| C2-14 | Inyector de Aceite | H-2 | Pin del Guardabarros Delantero |
| C2-15 | Junta del Inyector de Aceite | H-3 | Anillo de Retención Abierto |
| C2-16 | Tubería de Retorno del Inyector de Aceite | H-4 | Manguito del Pasador del Deflector |
| C2-17 | Tubería de Aceite de Presión Negativa | H-5 | Conjunto de Palanca Principal y Auxiliar |

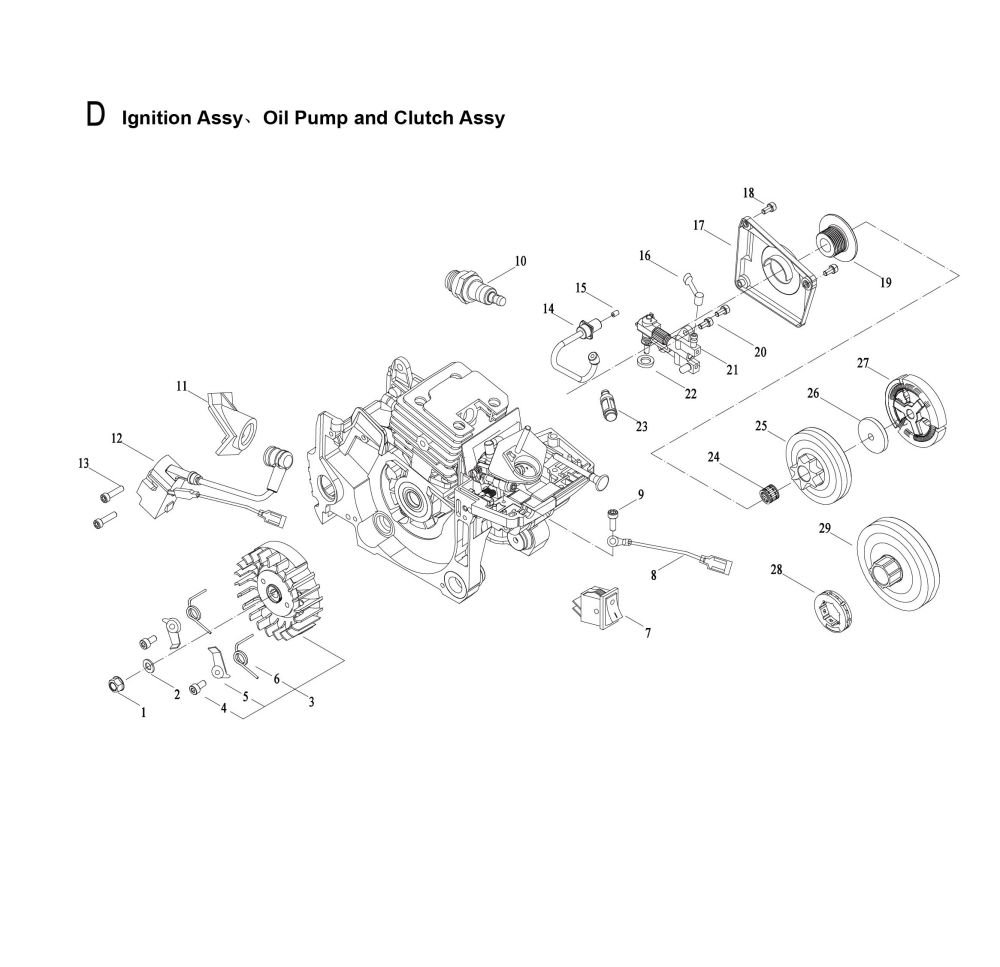

| D. Sistema de encendido, bomba de aceite y componentes del embrague | H-6 | Tuerca | |
| CÓDIGO | Nombre de la Pieza | H-7 | Cubierta Derecha |
| D-1 | Tuerca | H-8 | Resorte de Freno |
| D-2 | Almohadilla del Resorte Disco | H-9 | Resorte Auxiliar de Freno |

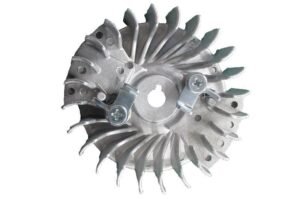

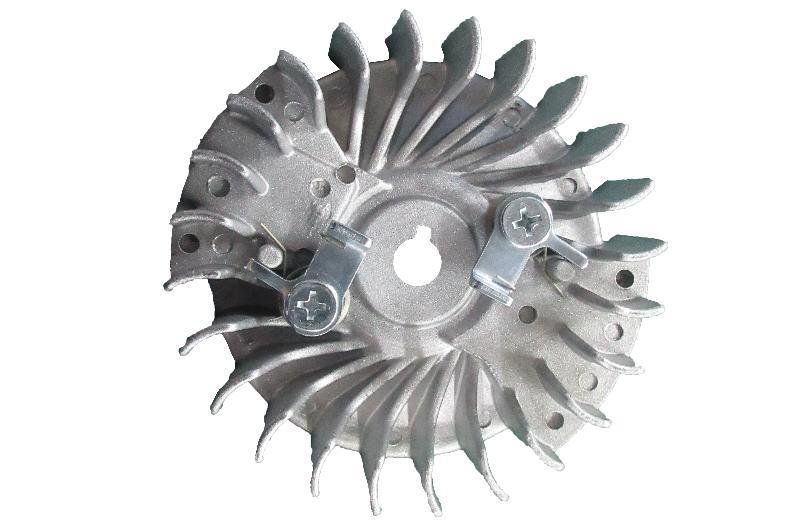

| D-3 | Volante | H-10 | Palanca de Freno |
| D-4 | Tornillo de Palanca de Volante | H-11 | Banda de Freno |
| D-5 | Garra de Hierro | H-12 | Pasador Cilíndrico |
| D-6 | Resorte de Torsión de Garra | H-13 | Cubierta de Freno |
| D-7 | Interruptor de Parada | H-14 | Tornillo |
| D-8 | Línea de Apagado | H-15 | Engranaje de Tensión |
| D-9 | Tornillo | H-16 | Tuerca Ajustadora de Placa Guía |

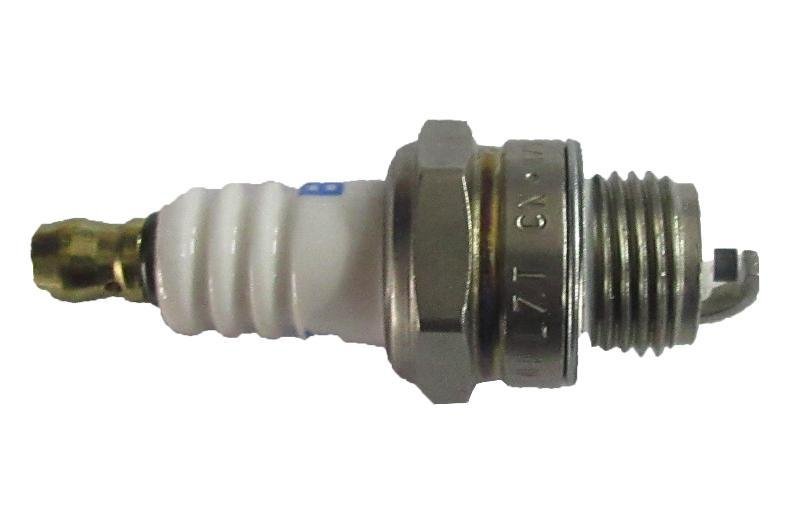

| D-10 | Bujía | H-17 | Engranaje de Tensión |
| D-11 | Ignition Wire Sheath | H-18 | Bloque Guía de Cadena |

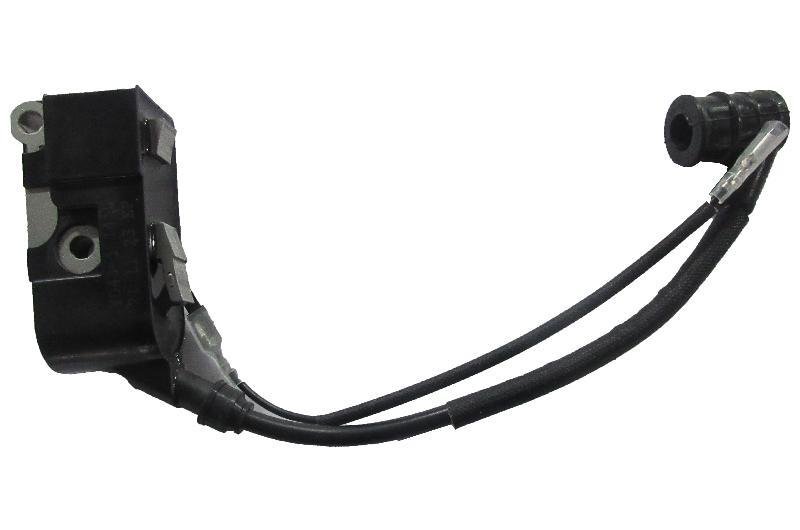

| D-12 | Ignition Assembly | H-19 | Tensioner Cover |
| D-13 | Tornillo | H-20 | Cubierta del Tensiómetro |
| D-14 | Oil Inlet Pipe | H-21 | Tornillo |
| D-15 | Manga de Expansión del Tubo de Aceite | H-22 | Anillo Retenedor Abierto |
| D-16 | Inyector de Combustible | H-23 | Placa Limite |
| D-17 | Cubierta de Bomba de Aceite | H-24 | Pasador Limite |
| D-18 | Tornillo | H-25 | Resorte de Torsión de Freno |
| D-19 | Gusano | H-26 | Almohadilla Plana |
| D-20 | Tornillo | H-27 | Anillo Retenedor Abierto |

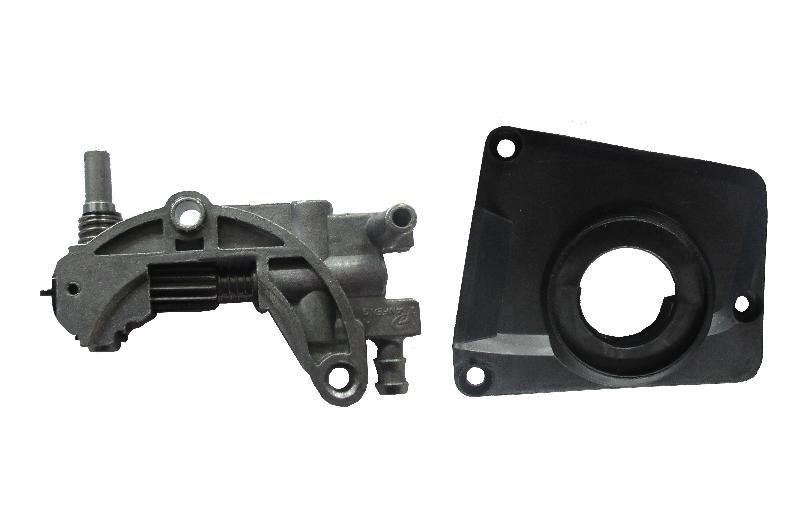

| D-21 | Bomba de Aceite | H-28 | Junta de Goma |
| D-22 | Esponja | ||
| D-23 | Ensamblaje de Filtro de Aceite | ||
| D-24 | Rodamientos de Rodillo de Aguja | ||
| D-25 | Disco Pasivo | ||

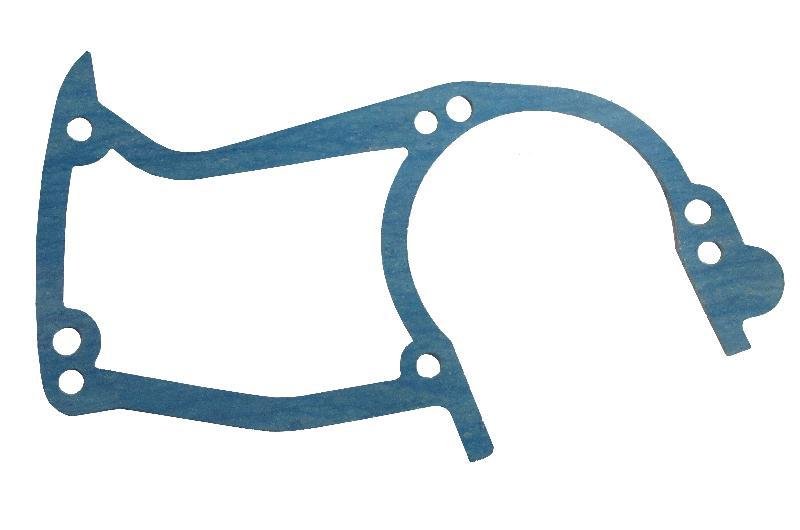

| D-26 | Junta de Embrague | ||

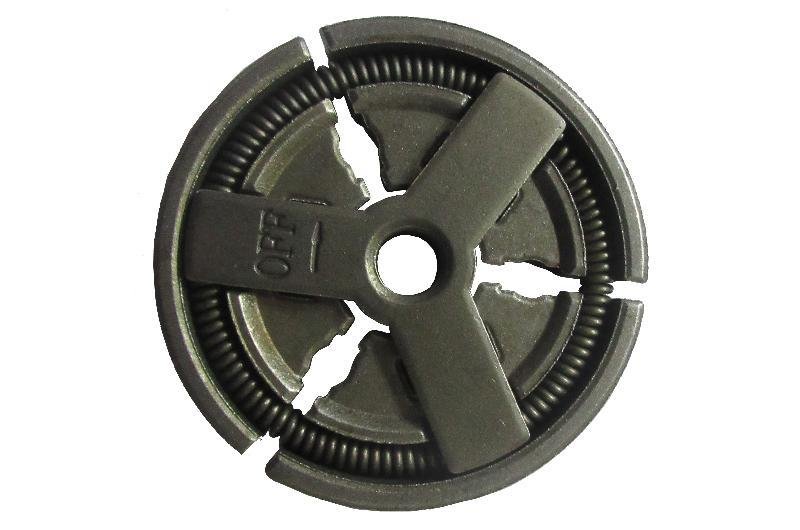

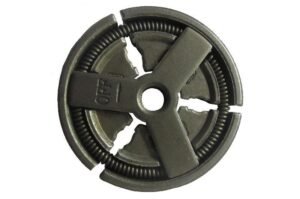

| D-27 | Embrague | ||

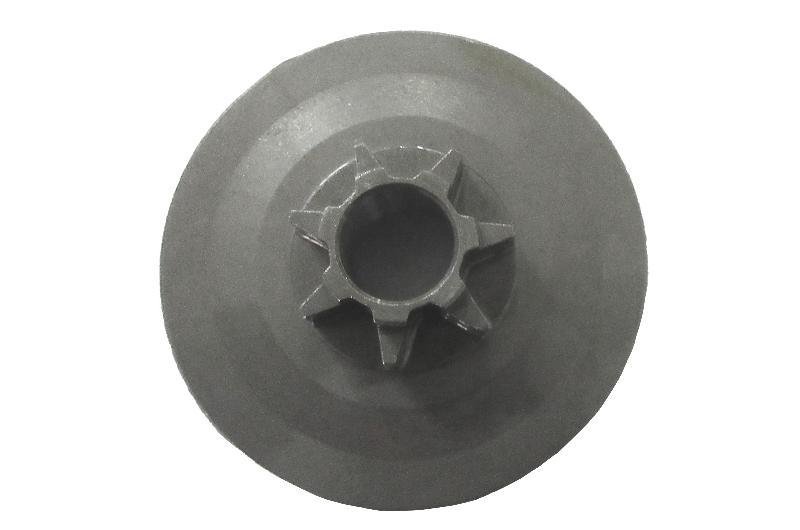

| D-28 | Engranaje de Cadena | ||
| D-29 | Disco Pasivo | ||
